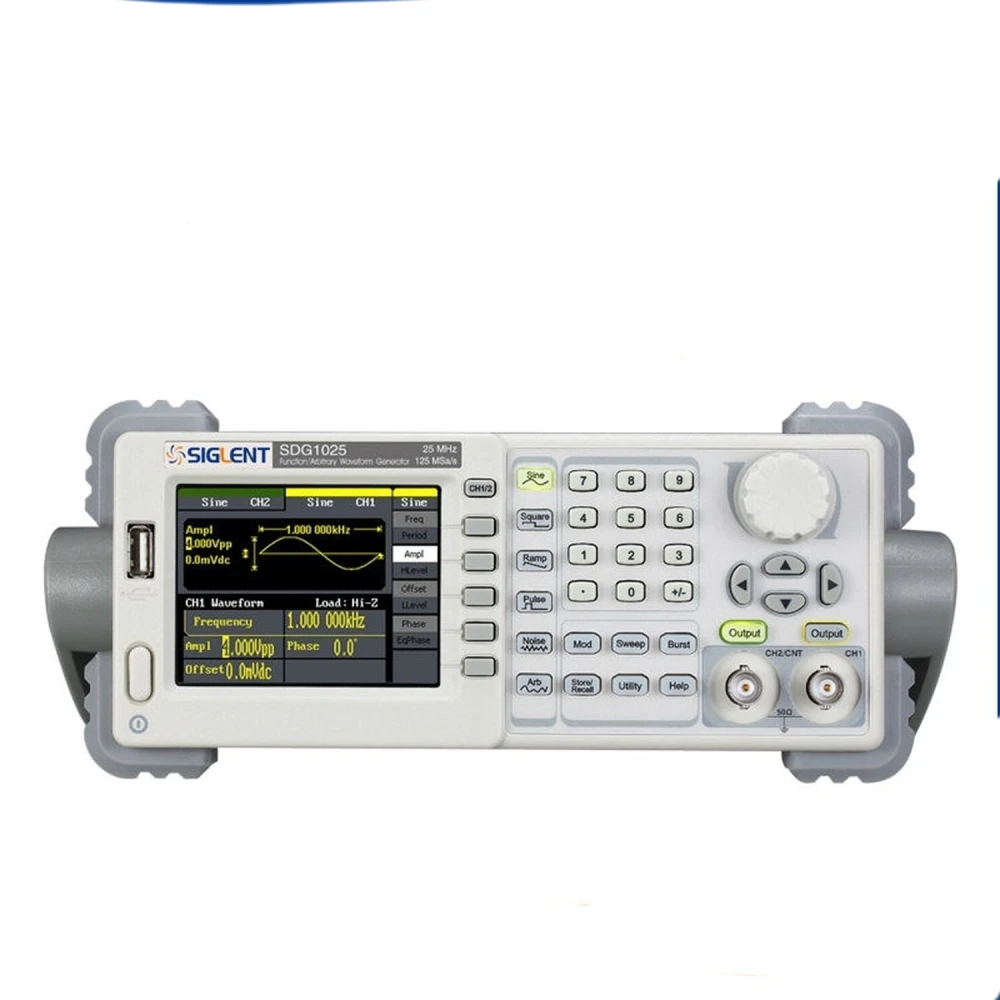

Generador de funcions arbitrari Siglent SDG1025 25MHz per a aplicacions electròniques
Marca: Siglent
IVA inclòs (Sense IVA: 274,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 318,28 € | -4% |
| 10+ | 311,65 € | -6% |
| 20+ | 298,39 € | -10% |
El generador de funcions arbitrari Siglent SDG1025 25MHz és una eina essencial per a enginyers i tècnics que requereixen precisió i versatilitat en la generació de senyals electròniques. Equipat amb tecnologia DDS (Direct Digital Synthesis), aquest dispositiu permet generar senyals amb alta fidelitat i estabilitat, ideal per a aplicacions en laboratoris, desenvolupament de productes i proves electròniques.
Característiques i avantatges principals:
- Tecnologia DDS amb doble sortida i fase ajustable per a més flexibilitat en els senyals generats.
- Freqüència màxima de sortida de 25MHz, adequada per a una àmplia varietat d'aplicacions electròniques.
- Velocitat de mostreig de 125 MSa/s i resolució vertical de 14 bits, garantint senyals precises i detallades.
- Longitud d'ona de 16Kpts que permet generar formes d'ona complexes i arbitràries.
- Inclou 5 formes d'ona estàndard (sinus, quadrada, rampa, pols, soroll blanc gaussià) i 48 formes arbitràries incorporades per a diverses necessitats.
- Alta precisió amb comptador de freqüència integrat que arriba fins a 200MHz.
- Funcions de modulació avançades com AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst per a proves especialitzades.
- Connectivitat estàndard amb USB Host i Device, suport per a emmagatzematge en disc U i opció d'actualització amb port GPIB.
- Compatibilitat amb oscil·loscopis digitals de la sèrie SDS1000 i control remot per a una integració eficient en sistemes de mesura.
Especificacions tècniques:
- Model: SDG1025
- Freqüència màxima de sortida: 25MHz
- Canals de sortida: 2
- Velocitat de mostreig: 125 MSa/s
- Longitud d'ona: 16 kpts
- Resolució de freqüència: 1 μHz
- Resolució vertical: 14 bits
- Formes d'ona: sinus, quadrada, rampa, pols, soroll blanc gaussià, 48 formes arbitràries incorporades
- Rang d'ones:
- Ona sinusoidal: 1 μHz a 25MHz
- Ona quadrada: 1 μHz a 25MHz
- Pols: 500 μHz a 5MHz
- Rampa: 1 μHz a 300KHz
- Soroll blanc gaussià: amplada de banda 25MHz (-3dB)
- Ona arbitrària: 1 μHz a 5MHz
- Funcions de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Comptador de freqüència: 100 mHz a 200 MHz
- Connectivitat: USB Host & Device, port opcional USB-GPIB
- Mida: 229mm × 105mm × 281mm
Aquest generador és ideal per a qui busca un equip fiable per a la generació de senyals en el desenvolupament, prova i manteniment de circuits electrònics. La seva capacitat per produir múltiples formes d'ona i la seva alta resolució el fan indispensable en entorns professionals i educatius.
Compatibilitat i ús:
El Siglent SDG1025 es connecta fàcilment a oscil·loscopis digitals, especialment a la sèrie SDS1000, permetent una anàlisi conjunta de senyals. La seva interfície USB facilita la transferència de dades i l'actualització de programari, mentre que l'opció de port GPIB amplia les seves possibilitats d'integració en sistemes automatitzats.
Amb funcions de modulació avançades i un ampli rang de freqüències, aquest generador és perfecte per a aplicacions en laboratoris d'electrònica, desenvolupament de productes, educació tècnica i proves de dispositius electrònics.
- Tecnologia DDS amb doble sortida i fase ajustable
- Freqüència màxima de sortida: 25MHz
- Velocitat de mostreig: 125 MSa/s amb resolució vertical de 14 bits
- 48 formes d'ona arbitràries incorporades i 5 formes estàndard
- Funcions de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Comptador de freqüència integrat fins a 200MHz
- Connectivitat USB Host & Device, opció de port USB-GPIB
- Compatible amb oscil·loscopis digitals SDS1000 i control remot
Preguntes i respostes dels clients
Quines són les especificacions clau sobre resolució i precisió que impacten la qualitat dels senyals generats?
El generador utilitza una velocitat de mostreig de 125 MSa/s, resolució vertical de 14 bits i resolució de freqüència d’1 µHz. Això proporciona un nivell de detall adequat per a aplicacions de laboratori exigents, tot i que en senyals molt complexes o a freqüències màximes pot haver-hi lleus artefactes típics de l’arquitectura DDS.
Què requereix la seva posada en marxa i què inclou la caixa en comprar l’SDG1025?
La unitat sol incloure el generador, cable d’alimentació, manual, dos cables BNC i programari associat. La seva instal·lació bàsica requereix connexió a la xarxa elèctrica (típicament 100–240 V AC) i vinculació als equips de mesura mitjançant els connectors BNC frontals.
Com es compara l’SDG1025 amb generadors de funcions arbitràries de la competència en el rang de 25 MHz?
Comparat objectivament, l’SDG1025 destaca per la seva relació qualitat-preu, resolució de 14 bits i varietat de formes d’ona integrades. Davant de models de gamma similar (p. ex., Tektronix AFG1022), ofereix un rang de freqüències de sortida lleugerament superior i més formes d’ona arbitràries, tot i que equips de preu més alt poden tenir millor estabilitat o funcions avançades.
Quina és la freqüència màxima de sortida del generador Siglent SDG1025?
La freqüència màxima de sortida és de 25MHz.
Quants canals de sortida té el generador de funcions arbitrari Siglent SDG1025?
Té 2 canals de sortida.
Quines formes d'ona pot generar aquest generador?
Pot generar ones sinusoidals, quadrades, de rampa, de pols, soroll blanc gaussià i 48 tipus de formes d'ona arbitràries incorporades.
És compatible amb altres equips de mesura?
Sí, és compatible amb oscil·loscopis digitals de la sèrie SDS1000 i admet control remot.
Quines opcions de connectivitat ofereix el Siglent SDG1025?
Ofereix connexió USB Host i Device, suport per a emmagatzematge en disc U i opció d'actualització amb port GPIB.
