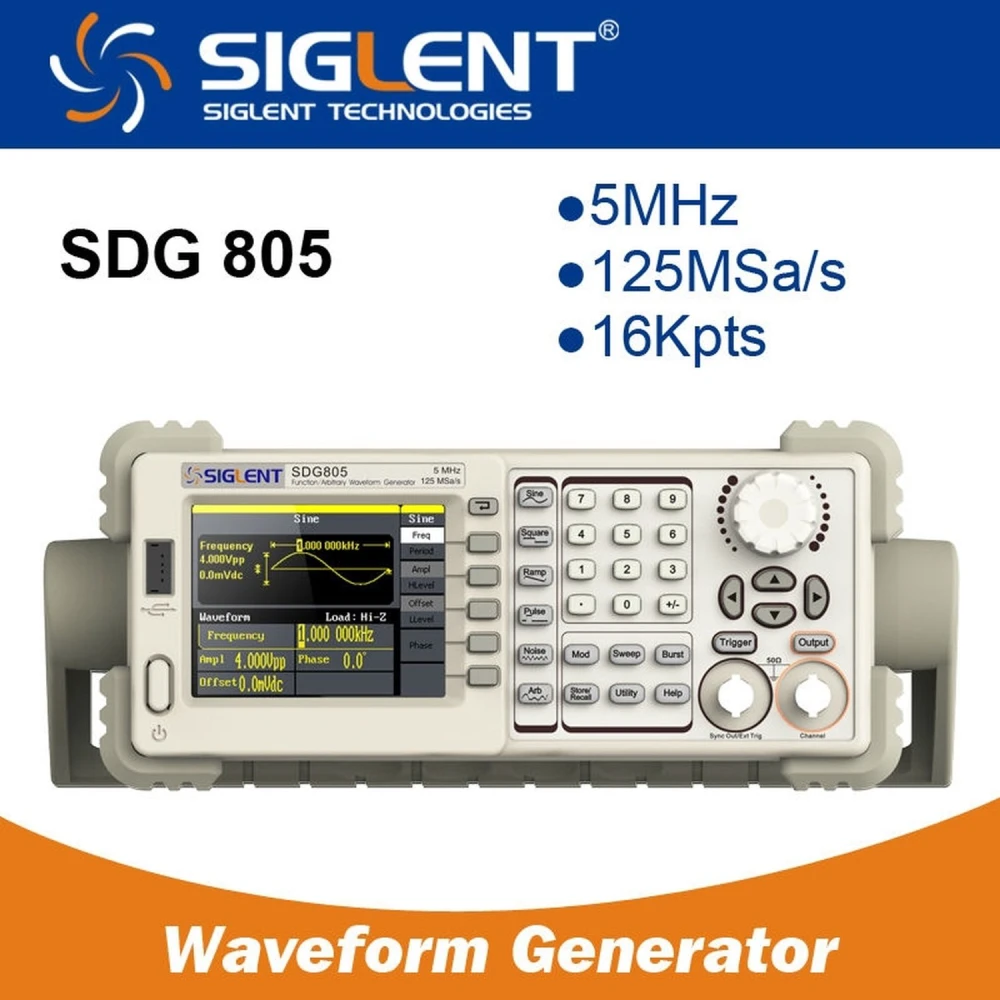

Generador de funcions arbitrari Siglent SDG805 5MHz amb tecnologia EasyPulse
Marca: Siglent
IVA inclòs (Sense IVA: 159,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 184,69 € | -4% |
| 10+ | 180,85 € | -6% |
| 20+ | 173,15 € | -10% |
Descripció general
El Generador de funcions arbitrari Siglent SDG805 5MHz és un instrument electrònic dissenyat per generar senyals amb alta precisió i versatilitat. Equipat amb una freqüència màxima de sortida de 5 MHz i una velocitat de mostreig de 125 MSa/s, aquest generador és ideal per a proves, desenvolupament i manteniment en electrònica, telecomunicacions i laboratoris de recerca.
Gràcies a la seva innovadora tecnologia EasyPulse, el SDG805 pot emetre polsos amb baixa fluctuació i flancs ascendents i descendents ràpids, independentment de la freqüència. Això permet un control precís del cicle de treball, l'amplada i el flanc del pols, superant el rendiment dels generadors DDS convencionals.
Característiques principals
- Tecnologia DDS avançada amb resolució vertical de 14 bits per a senyals clares i precises.
- Sortida d'un sol canal amb 5 formes d'ona estàndard i 46 tipus de formes arbitràries incorporades, incloent DC.
- Funcions completes de modulació: AM, DSB-AM, FM, PM, FSK, ASK, PWM, escombrat lineal/logarítmic i ràfega.
- Interfície USB estàndard (Host i dispositiu) per a emmagatzematge en U-Disk i actualitzacions de programari.
- 10 espais d'emmagatzematge no volàtil per a formes d'ona arbitràries personalitzades.
- Compatible amb oscil·loscopis digitals d'emmagatzematge SIGLENT per a integració i anàlisi avançada.
- Programari EasyWave per a l'edició i configuració senzilla de formes d'ona arbitràries.
Especificacions tècniques
- Model: SDG805
- Freqüència màxima de sortida: 5 MHz
- Canals de sortida: 1
- Velocitat de mostreig: 125 MSa/s
- Longitud d'ona: 16 kpts
- Resolució de freqüència: 1 µHz
- Resolució vertical: 14 bits
- Formes d'ona: Sinusoidal, quadrada, rampa, pols, gaussiana, soroll blanc gaussià, i 46 formes arbitràries
- Rang de freqüència per a ona sinusoidal i quadrada: 1 µHz a 5 MHz
- Rang de freqüència per a pols: 500 µHz a 5 MHz
- Rang de freqüència per a rampa/triangular: 1 µHz a 300 kHz
- Amplada de banda de soroll blanc gaussià: >5 MHz (-3 dB)
- Funcions de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Configuració estàndard: USB Host i dispositiu USB
- Amplitud (Alta resistència): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Usos típics
Aquest generador és ideal per a enginyers, tècnics i estudiants que necessiten una font de senyal fiable per a proves de circuits, simulació de senyals, desenvolupament de dispositius electrònics i experimentació en laboratoris. La seva compatibilitat amb oscil·loscopis SIGLENT facilita l'anàlisi conjunt de senyals generats i mesurats.
Compatibilitat i programari
El SDG805 s'integra fàcilment amb altres equips SIGLENT i es pot configurar mitjançant el programari EasyWave, que permet editar i personalitzar formes d'ona arbitràries per adaptar-se a necessitats específiques.
Conclusió
El generador de funcions arbitrari Siglent SDG805 5MHz destaca per la seva precisió, varietat de formes d'ona i tecnologia avançada EasyPulse, i és una eina essencial per a qualsevol entorn tècnic que requereixi senyals d'alta qualitat i flexibilitat.
- Tecnologia DDS avançada amb resolució vertical de 14 bits per a senyals precises
- Freqüència màxima de sortida de 5 MHz amb velocitat de mostreig de 125 MSa/s
- 46 formes d'ona arbitràries incorporades i 5 formes estàndard
- Funcions de modulació completes: AM, FM, PM, DSB-AM, FSK, ASK, PWM, escombrat i ràfega
- Tecnologia EasyPulse per a polsos de baixa fluctuació i flancs ràpids
- Interfície USB per a emmagatzematge i actualització de programari
- Compatible amb oscil·loscopis digitals SIGLENT i programari EasyWave
Preguntes i respostes dels clients
Quin manteniment requereix l'equip i quina és la seva expectativa de durabilitat en ús de laboratori estàndard?
El SDG805 requereix una neteja periòdica externa (sense dissolvents agressius) i mantenir les ventilacions lliures de pols. No hi ha peces de desgast mecànic intern. La seva expectativa de durabilitat pot superar els 5 anys en entorns controlats, sempre dins les especificacions de temperatura (0–40 °C) i amb una alimentació segura.
Què passa si la forma d'ona d'usuari supera la memòria interna o el nombre d'espais disponibles?
El SDG805 permet emmagatzemar fins a 10 formes arbitràries a la seva memòria no volàtil. Si se supera aquest límit, caldrà sobreescriure'n una d'existent o fer servir una memòria USB externa per carregar formes segons les necessitats. La gestió de memòria no admet ampliacions internes.
Quina precisió i resolució ofereix en freqüència i amplitud? Quins són els seus límits operatius?
Ofereix una freqüència màxima de 5 MHz, velocitat de mostreig de 125 MSa/s i resolució vertical de 14 bits. La precisió de freqüència és de l’ordre de ±30 ppm, i l’amplitud és configurable típicament entre 2 mVpp i 20 Vpp, depenent de la càrrega. No s’ha d’utilitzar per sobre de 5 MHz ni superar les tensions especificades per evitar distorsió i dany.
Quina és la freqüència màxima de sortida del generador Siglent SDG805?
La freqüència màxima de sortida és de 5 MHz.
Quins tipus de formes d'ona pot generar el SDG805?
Pot generar formes d'ona estàndard com sinusoidal, quadrada, rampa, pols i gaussiana, a més de 46 formes arbitràries incorporades.
És compatible amb altres equips Siglent?
Sí, es pot connectar sense problemes amb oscil·loscopis digitals d'emmagatzematge SIGLENT.
Quines funcions de modulació suporta aquest generador?
Suporta AM, DSB-AM, FM, PM, FSK, ASK, PWM, escombrat lineal/logarítmic i ràfega.
Quines interfícies té per a connexió i emmagatzematge?
Compta amb interfícies USB Host i dispositiu USB, i admet emmagatzematge en U-Disk i actualitzacions de programari.
