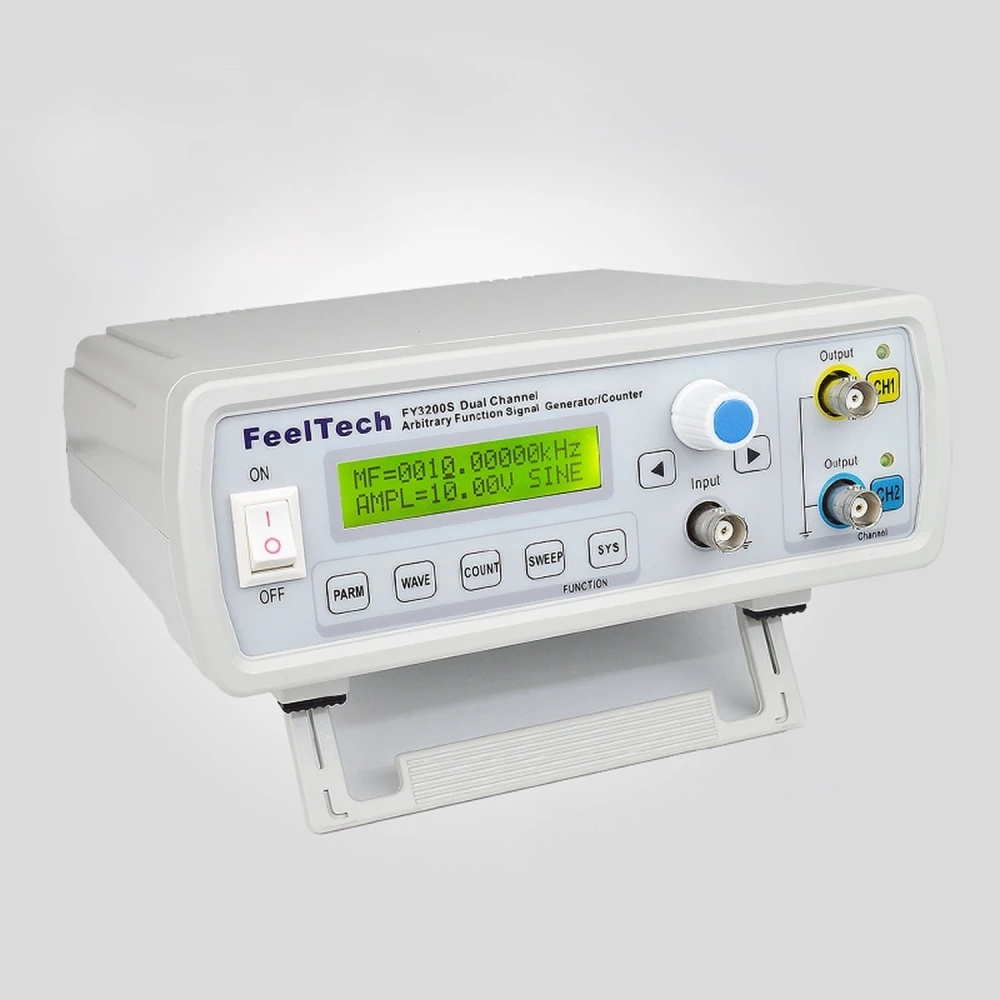

Generador de funcions arbitràries 6MHz 2 canals FY3206S FeelTech
Marca: FeelTech
IVA inclòs (Sense IVA: 57,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 66,21 € | -4% |
| 10+ | 64,83 € | -6% |
| 20+ | 60,69 € | -12% |
El generador de funcions arbitràries 6MHz 2 canals FY3206S de FeelTech és un instrument avançat dissenyat per a la generació precisa de senyals electròniques amb doble canal independent. Aquest generador DDS (Direct Digital Synthesis) permet crear formes d’ona sinusoidals, quadrades, triangulars, de dent de serra, arbitràries i modulades (AM, FM), amb control total sobre amplitud, freqüència, desplaçament i fase.
Gràcies a la seva tecnologia de circuit integrat CMOS i un microprocessador d’alta velocitat, juntament amb un oscil·lador de cristall actiu, ofereix una estabilitat i precisió excepcionals en la generació de senyals, amb una resolució de freqüència de fins a 10 mHz i una precisió de ±5×10-6.
Característiques principals
- Doble canal de sortida independent (CH1 i CH2) amb sortida d’alta velocitat.
- Freqüència màxima d’ona sinusoidal i quadrada: 6 MHz.
- Formes d’ona disponibles: sinusoidal, quadrada (amb cicle de treball ajustable entre 0.1% i 99.9%), triangular, dent de serra, arbitrària, pols comú, soroll, electrocardiograma, AM i FM.
- Amplitud de sortida ≥ 20 Vp-p (sense càrrega) amb impedància de sortida de 50 ohms ±10%.
- Sortida TTL sincronitzada per a tots dos canals amb fase ajustable i nivell elèctric > 3.3 Vp-p.
- Freqüencímetre incorporat amb rang de mesura d’1 Hz a 100 MHz per a senyals internes i externes.
- Funció d’escombrada a CH1 amb modes lineal i logarítmic, amb rang i velocitat ajustables.
- Memòria per desar fins a 20 configuracions personalitzades.
- Control digital total mitjançant botons i roda amb pantalla LCD1602 en anglès.
- Velocitat de mostreig de fins a 250 MSa/s i generador de forma d’ona de 12 bits per a baixa distorsió.
- Dimensions compactes: 200 x 190 x 90 mm i pes aproximat de 500 g.
Aplicacions típiques
Aquest generador és ideal per a:
- Enginyeria electrònica i desenvolupament de circuits.
- Laboratoris de recerca i proves de dispositius electrònics.
- Línies de producció per a proves funcionals i calibratge.
- Docència i formació en electrònica i telecomunicacions.
Compatibilitat i accessoris
Inclou cable d’alimentació, cable USB per a connexió a PC, clips de fil tipus Q9 i CD amb programari i manual. Compatible amb sistemes que requereixen senyals arbitràries i funcions d’escombrada per a proves avançades.
Nota: Actualment aquest producte no està disponible en estoc. Podeu consultar per a notificació de reposició.
- Generador DDS de doble canal amb freqüència màxima de 6 MHz
- Formes d’ona: sinusoidal, quadrada, triangular, dent de serra, arbitrària, AM, FM
- Freqüencímetre integrat amb rang fins a 100 MHz
- Control digital amb pantalla LCD1602 i memòria per a 20 configuracions
- Funció d’escombrada lineal i logarítmica ajustable a CH1
- Alta precisió i estabilitat amb oscil·lador de cristall actiu
- Sortida TTL sincronitzada amb fase ajustable
- Velocitat de mostreig de 250 MSa/s i generador de 12 bits per a baixa distorsió
- Dimensions compactes i pes lleuger per a un maneig fàcil
- Inclou cables, clips i programari per a connexió i control
Preguntes i respostes dels clients
Quines són les formes d'ona que pot generar el FY3206S-6MHz i per a quines aplicacions específiques són útils?
El FY3206S-6MHz pot generar ones sinusoidals, quadrades, triangulars, dent de serra i formes d'ona arbitràries programables. Les ones sinusoidals són ideals per a proves d'equips d'àudio i filtres; les quadrades s'empren en simulació digital o test de rellotges lògics; les triangulars/dent de serra s'utilitzen en circuits de modulació i control, mentre que les arbitràries permeten emular senyals complexes específiques, fonamental per a mòduls analògics o dissenys personalitzats.
Quina interfície de sortida i nivells d'amplitud ofereix el generador i com es connecta a altres instruments de laboratori?
El generador compta amb sortides estàndard tipus BNC i admet nivells de senyal ajustables fins a ±10 Vpp en càrrega d'alta impedància (aproximadament 50 Ω). Inclou sortida TTL per a sincronització digital. Això permet connexió directa a oscil·loscopis, analitzadors o equips de prova compatibles amb entrades BNC, assegurant versatilitat en laboratoris educatius i industrials.
L'equip requereix algun programari o controlador específic per carregar formes d'ona arbitràries i és compatible amb sistemes Windows o Mac?
Per carregar formes d'ona arbitràries, s'utilitza el programari dedicat proporcionat pel fabricant, generalment compatible amb sistemes Windows (normalment Windows 7/8/10). No es garanteix suport natiu per a macOS, de manera que per a usuaris de Mac caldria un entorn virtual o un equip Windows. El controlador sol incloure's al paquet o està disponible en línia.
Quines són les especificacions elèctriques d'alimentació i hi ha tolerància davant variacions de voltatge?
El FY3206S-6MHz habitualment opera amb una font d'alimentació externa de 12 V DC, amb un marge de tolerància de ±10 %. El consum màxim sol ser inferior a 10 W. És important no excedir els valors especificats per evitar danys o un funcionament inestable, especialment en entorns amb variacions de voltatge freqüents.
Quina diferència tècnica principal presenta aquest model respecte a altres generadors DDS de gamma similar, com el FY3200S-10MHz?
La diferència clau rau en la freqüència màxima de sortida: el FY3206S-6MHz arriba a 6 MHz en sinus, mentre que el FY3200S-10MHz arriba a 10 MHz. A més, el rendiment en distorsió i fidelitat de la forma d'ona és molt similar entre tots dos, però el model de més freqüència ofereix més marge per a aplicacions de RF o necessitats de més amplada de banda. Si el rang de 0–6 MHz cobreix les seves necessitats, el 3206S és més eficient en cost i potència.
Quina és la freqüència màxima que pot generar aquest generador de funcions arbitràries?
El generador FY3206S pot generar senyals amb una freqüència màxima de fins a 6 MHz per a ona sinusoidal, quadrada i triangular.
Quins tipus de formes d’ona pot generar el FY3206S?
Pot generar ones sinusoidals, quadrades (amb cicle de treball ajustable), triangulars, de dent de serra, arbitràries, polsos, soroll, electrocardiograma, AM i FM.
Té funció de mesura de freqüència?
Sí, incorpora un freqüencímetre amb rang de mesura d’1 Hz fins a 100 MHz per a senyals internes i externes.
Es pot controlar mitjançant ordinador?
Sí, cada funció es pot ajustar des de l’ordinador mitjançant el programari inclòs i la connexió USB.
Està disponible per a compra immediata?
Actualment el producte està esgotat i no està disponible per a compra immediata, però podeu sol·licitar notificació per a la reposició.
