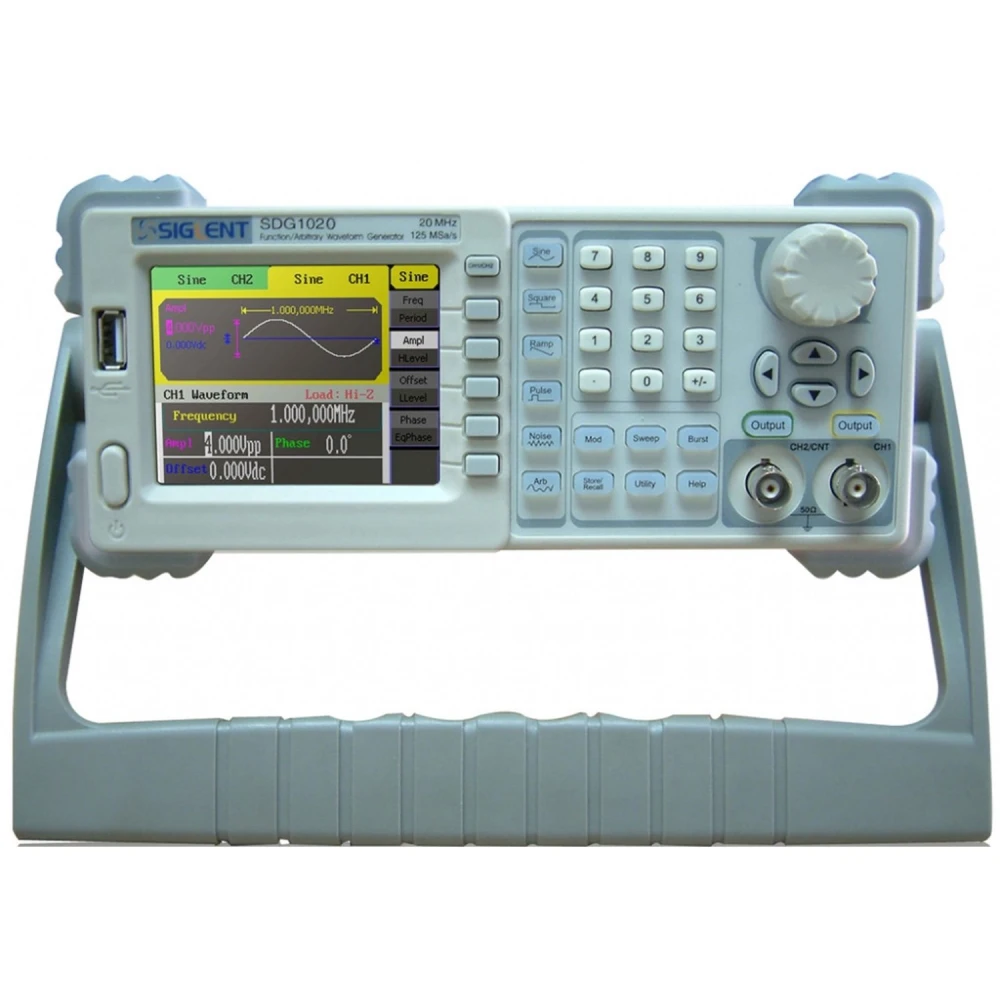

Generador de funcions arbitràries Siglent SDG1020 20MHz per a aplicacions electròniques
Marca: Siglent
IVA inclòs (Sense IVA: 239,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 277,62 € | -4% |
| 10+ | 271,84 € | -6% |
| 20+ | 260,27 € | -10% |
Generador de funcions arbitràries Siglent SDG1020 20MHz és un instrument de mesura avançat dissenyat per a aplicacions electròniques que requereixen senyals precises i variades. Aquest generador utilitza tecnologia DDS (Direct Digital Synthesis) per oferir una freqüència màxima de sortida de 20MHz amb alta resolució i estabilitat.
Característiques clau:
- Freqüència màxima de sortida: 20MHz, adequada per a una àmplia gamma de proves electròniques.
- Dos canals de sortida: Permet generar dos senyals simultàniament, facilitant comparacions i proves complexes.
- Velocitat de mostreig: 125 MSa/s amb resolució vertical de 14 bits per a senyals precises i detallades.
- Longitud d’ona: 16 kpts que assegura formes d’ona detallades i configurables.
- Formes d’ona estàndard i arbitràries: Inclou 5 formes estàndard (seno, quadrada, rampa, pols, soroll blanc gaussià) i 48 formes arbitràries incorporades per a la màxima flexibilitat.
- Funcions de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst per a simulacions complexes i variades.
- Comptador de freqüència: Rang de 100 mHz a 200 MHz per a mesures precises.
- Connectivitat: USB Host i Device per a emmagatzematge i control, amb opció de port USB-GPIB per a integració avançada.
- Compatibilitat: Compatible amb oscil·loscopis digitals de la sèrie SDS1000 i control remot per a un entorn de laboratori integrat.
Aplicacions típiques:
- Proves i desenvolupament de circuits electrònics.
- Simulació de senyals per a anàlisi i diagnòstic.
- Educació i formació en electrònica i telecomunicacions.
- Recerca i desenvolupament en laboratoris tècnics.
Especificacions tècniques:
- Model: SDG1020
- Freqüència màxima de sortida: 20MHz
- Canals de sortida: 2
- Velocitat de mostreig: 125 MSa/s
- Longitud d’ona: 16 kpts
- Resolució de freqüència: 1 μHz
- Resolució vertical: 14 bits
- Formes d’ona: seno, quadrada, rampa, pols, soroll blanc gaussià, 48 formes arbitràries
- Rang d’ona sinusoïdal i quadrada: 1 μHz a 20MHz
- Rang de pols: 500 μHz a 5MHz
- Rang de rampa: 1 μHz a 300 KHz
- Amplada de banda de soroll blanc gaussià: 20MHz (-3dB)
- Funcions de modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Comptador de freqüència: 100 mHz a 200 MHz
- Connexions estàndard: USB Host i Device
- Port opcional: adaptador USB-GPIB
- Mida: 229mm × 105mm × 281mm
Nota sobre disponibilitat: Actualment aquest producte està sense estoc. Recomanem consultar amb el nostre equip per a informació sobre reposició o alternatives.
- Tecnologia DDS per a senyals precises i estables
- Dos canals de sortida per a més versatilitat
- Velocitat de mostreig de 125 MSa/s i resolució de 14 bits
- 48 formes d’ona arbitràries incorporades a més de 5 estàndard
- Funcions de modulació avançades: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Comptador de freqüència integrat fins a 200 MHz
- Connectivitat USB Host i Device, opció USB-GPIB
- Compatible amb oscil·loscopis digitals SDS1000 i control remot
Preguntes i respostes dels clients
Quin tipus de connectors i ports hi ha disponibles per a la connexió i el control del generador?
L’SDG1020 inclou sortides frontals tipus BNC per a senyals i entrades/sortides de sincronització. Per a comunicació i control, ofereix ports USB Device i USB Host com a estàndard, permetent la connexió a PC i l’emmagatzematge extern. El port GPIB està disponible com a opció addicional.
Quina precisió i resolució té el generador tant en freqüència com en amplitud de sortida?
La resolució de freqüència és d’1 µHz i la resolució vertical en amplitud és de 14 bits, cosa que permet generar senyals amb alta precisió tant en el domini temporal com en el d’amplitud. La precisió real de sortida depèn de la calibració i de l’entorn d’operació, però aquestes xifres són representatives del seu maquinari.
Quin manteniment requereix l’equip i quina és la seva expectativa de durabilitat en ús intensiu?
El manteniment bàsic consisteix a mantenir les ventilacions lliures de pols i comprovar periòdicament les connexions i els cables. El generador està dissenyat per a ús continu en entorn de laboratori; la durabilitat esperada supera els 5 anys amb un ús adequat, sense exposició a humitat excessiva ni cops, tot i que la vida útil pot variar segons les condicions específiques.
Quina és la freqüència màxima de sortida del generador Siglent SDG1020?
La freqüència màxima de sortida és de 20MHz.
Quants canals de sortida té aquest generador de funcions?
Té 2 canals de sortida per generar senyals simultànies.
Quines formes d’ona inclou el generador?
Inclou formes estàndard com seno, quadrada, rampa, pols i soroll blanc gaussià, a més de 48 formes arbitràries incorporades.
Està disponible per a compra immediata?
Actualment el producte està sense estoc, per tant no està disponible per a compra immediata.
Quins tipus de modulació admet?
Admet modulació AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep i Burst.
