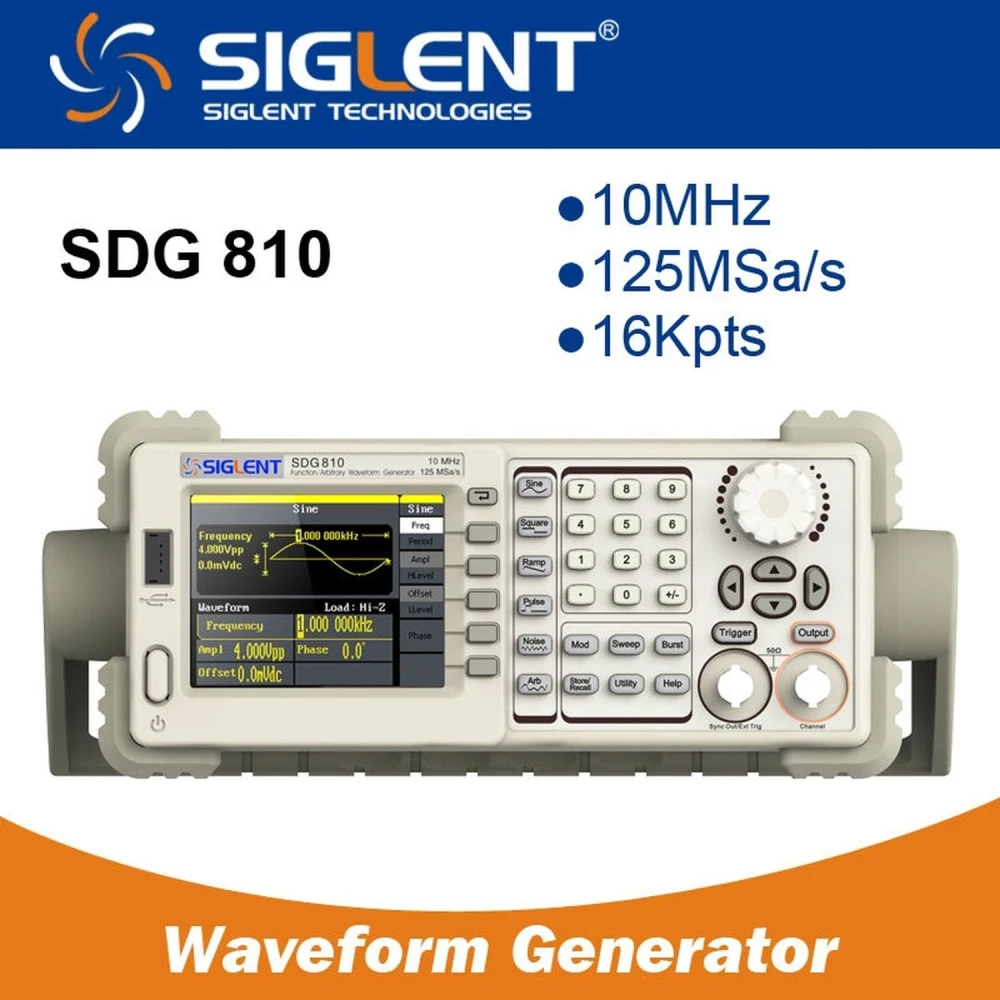

Generador de funcions arbitràries Siglent SDG810 10MHz per a aplicacions electròniques
Marca: Siglent
IVA inclòs (Sense IVA: 177,00 €)
Descomptes per volum
| Quantitat | Preu | Desar |
|---|---|---|
| 2+ | 205,60 € | -4% |
| 10+ | 201,32 € | -6% |
| 20+ | 192,75 € | -10% |
El Generador de funcions arbitràries Siglent SDG810 10MHz és un instrument avançat dissenyat per oferir senyals precises i versàtils en aplicacions electròniques professionals i educatives. Equipat amb tecnologia DDS avançada, proporciona una freqüència màxima de sortida de 10MHz i una velocitat de mostreig de 125 MSa/s, garantint una alta qualitat de senyal i resolució.
Aquest generador compta amb un sol canal de sortida i admet cinc formes d'ona estàndard, a més de 46 formes d'ona arbitràries incorporades, incloent-hi DC. La seva innovadora tecnologia EasyPulse permet generar polsos amb baixa fluctuació i flancs ràpids, ajustant amb precisió el cicle de treball, el flanc i l'amplada del pols.
Característiques principals:
- Tecnologia DDS avançada amb resolució vertical de 14 bits per a senyals nítids i precisos.
- Sortida d'un canal amb formes d'ona estàndard: sinusoidal, quadrada, rampa, pols i soroll blanc gaussià.
- 46 formes d'ona arbitràries incorporades per a la màxima flexibilitat.
- Funcions completes de modulació: AM, DSB-AM, FM, PM, FSK, ASK, PWM, escombrat lineal/logarítmic i ràfega.
- Interfície USB Host i dispositiu USB per a emmagatzematge i actualització de programari.
- Capacitat per emmagatzemar fins a 10 formes d'ona arbitràries personalitzades en memòria no volàtil.
- Compatible amb oscil·loscopis digitals d'emmagatzematge SIGLENT per a una integració avançada al laboratori.
- Programari EasyWave per a l'edició i configuració senzilla de formes d'ona arbitràries.
Especificacions tècniques:
- Model: SDG810
- Freqüència màxima de sortida: 10MHz
- Canals de sortida: 1
- Velocitat de mostreig: 125 MSa/s
- Longitud d'ona: 16 kpts
- Resolució de freqüència: 1 µHz
- Resolució vertical: 14 bits
- Formes d'ona: Sinusoidal, quadrada, rampa, pols, soroll blanc gaussià, i formes arbitràries.
- Rang de freqüència per forma d'ona:
- Ona sinusoidal: 1 µHz a 10 MHz
- Ona quadrada: 1 µHz a 10 MHz
- Pols: 500 µHz a 5 MHz
- Rampa/Triangular: 1 µHz a 300 kHz
- Soroll blanc gaussià: >10 MHz bandwidth (-3dB)
- Forma d'ona arbitrària: 1 µHz a 5 MHz
- Modulació: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Amplitud: 4 mVpp a 20 Vpp (HighZ), 2 mVpp a 10 Vpp (50 ohm)
Usos típics:
- Generació de senyals per a proves i calibratge de circuits electrònics.
- Simulació de senyals per al desenvolupament i test de sistemes de comunicació.
- Educació i formació en electrònica i telecomunicacions.
- Integració amb oscil·loscopis digitals per a l'anàlisi avançada de senyals.
Compatibilitat: Compatible amb el programari EasyWave per a l'edició avançada i amb oscil·loscopis digitals SIGLENT, facilitant un entorn de treball integrat per a professionals i tècnics.
Nota: Actualment aquest producte està esgotat. Consulta la nostra botiga per a opcions alternatives o per rebre notificacions de disponibilitat.
- Tecnologia DDS avançada amb 125 MSa/s i 14 bits de resolució vertical
- Freqüència màxima de sortida de 10MHz amb 1 canal de sortida
- 46 formes d'ona arbitràries incorporades i 5 formes estàndard
- Funcions de modulació AM, FM, PM, PWM, entre d'altres
- Interfície USB Host i dispositiu USB per a emmagatzematge i actualització
- Memòria no volàtil per a 10 formes d'ona arbitràries d'usuari
- Compatible amb oscil·loscopis digitals SIGLENT per a integració
- Programari EasyWave per a l'edició de formes d'ona arbitràries
Preguntes i respostes dels clients
Quines són les dimensions, el pes i què inclou la caixa del generador?
El generador SDG810 mesura aproximadament 261 mm x 112 mm x 295 mm i pesa al voltant de 2,6 kg. A la caixa s'hi inclou el generador, el cable d'alimentació, el manual d'usuari, el cable USB i, segons el proveïdor, almenys un cable BNC i un CD amb programari.
Requereix algun programari o maquinari addicional per connectar-lo a un ordinador o utilitzar totes les seves funcions?
Es pot connectar a un PC mitjançant USB. Per a l'edició avançada de formes d'ona arbitràries, és recomanable instal·lar el programari EasyWave de Siglent (descàrrega gratuïta). No requereix maquinari especial addicional, però el PC ha d'executar Windows (cal verificar la compatibilitat exacta segons la versió).
Quina tolerància té l'equip davant de variacions de voltatge i quin és el seu consum típic?
Funciona amb voltatges AC estàndard (100–240 V, 50/60 Hz) i està dissenyat per tolerar petites fluctuacions dins d'aquest rang. El consum màxim reportat és de 25 W. Per assegurar estabilitat i durabilitat, es recomana fer-lo servir en instal·lacions elèctriques regulades i evitar pics superiors a aquests valors.
En quins aspectes tècnics el SDG810 és superior a altres generadors DDS similars?
El SDG810 destaca per la seva tecnologia EasyPulse, que proporciona polsos amb flancs d'ascens/descens ràpids i baixa fluctuació, independentment de la freqüència o del cicle de treball, superant en qualitat de senyal i control la majoria de generadors DDS convencionals dins del seu rang de preu.
Quina és la freqüència màxima de sortida del generador Siglent SDG810?
La freqüència màxima de sortida és de 10 MHz.
Quants canals de sortida té aquest generador de funcions?
Compta amb un sol canal de sortida.
Quins tipus de formes d'ona pot generar?
Pot generar formes d'ona estàndard com sinusoidal, quadrada, rampa, pols, soroll blanc gaussià i 46 formes arbitràries incorporades.
És possible emmagatzemar formes d'ona personalitzades?
Sí, disposa de 10 espais d'emmagatzematge no volàtil per a formes d'ona arbitràries de l'usuari.
Amb quins dispositius és compatible el Siglent SDG810?
És compatible amb oscil·loscopis digitals d'emmagatzematge SIGLENT i es pot connectar mitjançant USB per a emmagatzematge i actualització.
